Miękki start w elektronarzędziu stolarskim robi dwie rzeczy, które od razu czuć w rękach: zmniejsza szarpnięcie przy włączaniu i ogranicza udar prądowy w instalacji. Poniżej pokazuję, jak podłączyć soft start w praktyce, na co zwrócić uwagę przy pilarkach, frezarkach i szlifierkach oraz kiedy lepiej odpuścić montaż, bo sam moduł nie rozwiąże problemu. To temat prosty tylko z pozoru, bo o powodzeniu decydują: rodzaj silnika, zapas prądowy i poprawne wpięcie w tor zasilania.
Najważniejsze jest wpięcie modułu w tor zasilania i dobór zapasu prądowego
- Soft start montuje się szeregowo w obwodzie zasilania silnika, zwykle za wyłącznikiem narzędzia.
- W elektronarzędziach stolarskich najlepiej sprawdza się przy silnikach 230 V z komutatorem, czyli w pilarkach, frezarkach i wielu szlifierkach.
- Do narzędzia pobierającego około 10 A bezpieczniej dobrać moduł 12-16 A, a do mocniejszych urządzeń wyraźnie większy zapas.
- Przewód ochronny PE nie przechodzi przez moduł, a kolory przewodów nie powinny być jedyną wskazówką.
- Ten typ soft startu nie jest rozwiązaniem do trójfazowych maszyn stolarskich ani do silników, które muszą ruszyć z pełnym momentem od pierwszej sekundy.
Co soft start zmienia w narzędziach stolarskich

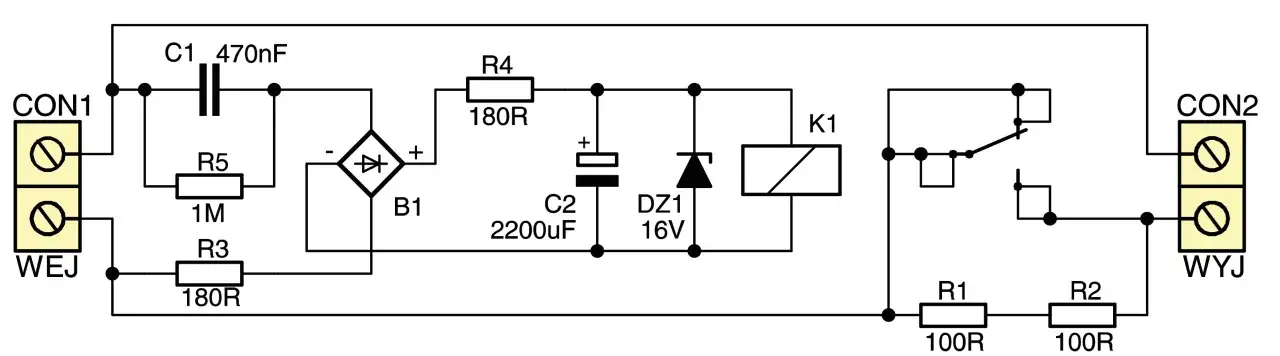

W warsztacie najczęściej chodzi o dwa efekty: narzędzie nie wyrywa się z dłoni przy starcie, a bezpieczniki i gniazda nie dostają krótkiego, ale bardzo mocnego skoku prądu. W prostych modułach dzieje się to przez chwilowe ograniczenie zasilania, a po krótkim czasie przekaźnik zwiera rezystory i silnik dostaje pełne napięcie. W praktyce opóźnienie bywa bardzo krótkie, zwykle w okolicy sekundy lub mniej, więc nie spowalnia pracy po uruchomieniu.
Ja traktuję soft start jako element poprawiający kulturę pracy, nie jako sposób na zwiększenie mocy. Po starcie narzędzie powinno pracować normalnie, tylko bez gwałtownego „kopnięcia” na początku. To ważne rozróżnienie, bo soft start nie zastępuje regulatora obrotów. Jeśli masz frezarkę albo pilarkę z fabrycznym elektronicznym sterowaniem, dodatkowy moduł może być zbędny albo wręcz niepożądany.
W stolarni szczególnie dobrze widać to przy pilarkach ręcznych, frezarkach górnowrzecionowych i cięższych szlifierkach. Tam łagodny rozruch poprawia kontrolę nad narzędziem, a przy okazji mniej obciąża przekładnie, szczotki i łożyska. To właśnie dlatego soft start ma sens nie tylko dla instalacji, ale też dla samego sprzętu. Następny krok to sprawdzenie, czy twoje urządzenie w ogóle nadaje się do takiego rozwiązania.
Kiedy ten moduł ma sens, a kiedy nie
Najkrócej: ten typ modułu pasuje do wielu jednofazowych elektronarzędzi 230 V, ale nie do wszystkiego. Najlepiej współpracuje z silnikami komutatorowymi, czyli takimi, jakie spotyka się w większości ręcznych narzędzi stolarskich. Zdecydowanie gorzej wypada przy silnikach indukcyjnych i maszynach trójfazowych, gdzie potrzebny jest już przemysłowy soft starter albo falownik.
| Narzędzie | Czy soft start ma sens | Na co patrzę przed montażem |
|---|---|---|
| Pilarka ręczna 230 V | Tak | Duży prąd rozruchowy i sporo korzyści przy starcie z tarczą |
| Frezarka górnowrzecionowa | Tak | Sprawdzenie miejsca w obudowie i typu silnika |
| Szlifierka kątowa | Często tak | Moduł musi mieć zapas prądowy i dobrą wentylację |
| Piła stołowa 3-fazowa | Nie ten moduł | Potrzebny przemysłowy soft starter lub falownik |
| Narzędzie z fabrycznym soft startem | Zwykle nie | Dodatkowy moduł nie poprawi pracy, a może ją zaburzyć |
Praktyczna granica jest prosta: jeśli narzędzie po włączeniu wyraźnie szarpie, wybija zabezpieczenia albo masz wrażenie, że instalacja domowa dostaje zbyt mocny impuls, soft start ma sens. Jeśli jednak masz maszynę, która potrzebuje natychmiastowego pełnego momentu, na przykład niektóre większe układy przemysłowe, ograniczanie rozruchu może wydłużyć start i pogorszyć warunki pracy silnika. Właśnie dlatego przed montażem patrzę nie tylko na moc w watach, ale też na charakter silnika i sposób jego pracy. Gdy to jest jasne, można przejść do samego podłączenia.
Jak podłączyć moduł krok po kroku

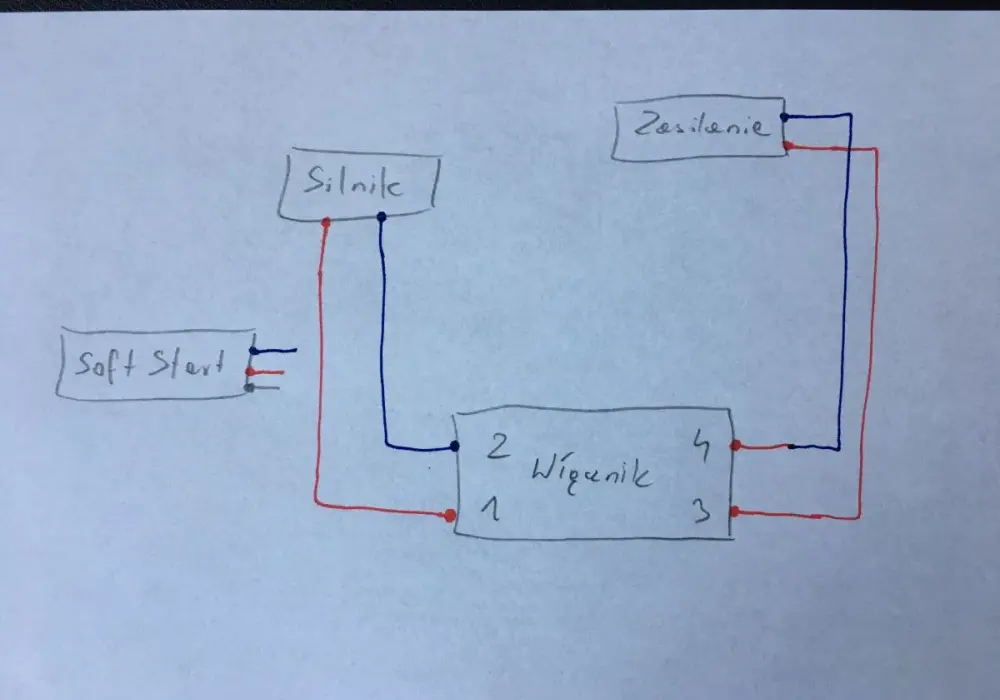

W prostych modułach spotkasz najczęściej oznaczenia WEJ/WYJ albo IN/OUT. Zasada jest podobna: zasilanie sieciowe trafia na wejście, a przewody prowadzące do silnika wychodzą z wyjścia. W wielu instrukcjach moduł wpina się za wyłącznikiem sieciowym, w torze zasilającym narzędzie, a przewód ochronny PE zostaje poza modułem i idzie osobno. Ja zawsze robię zdjęcie oryginalnego okablowania przed rozbiórką, bo po godzinie pracy kolory przewodów potrafią przestać być pomocne.
- Odłącz wtyczkę z gniazdka i upewnij się, że narzędzie nie ma już napięcia.
- Otwórz obudowę i zlokalizuj wyłącznik oraz przewody prowadzące do silnika.
- Zapisz albo sfotografuj pierwotny układ połączeń, zanim cokolwiek odłączysz.
- Wepnij soft start szeregowo w tor zasilania silnika, zgodnie z oznaczeniem wejścia i wyjścia na module.
- Przewód ochronny PE zostaw poza modułem i podłącz tak, jak był podłączony fabrycznie.
- Zabezpiecz połączenia, zaizoluj gołe końcówki i zamocuj moduł tak, by nie dotykał ruchomych części ani ostrych krawędzi.
- Zamknij obudowę i zrób pierwszy test bez obciążenia, zanim włączysz narzędzie do pracy w materiale.
Jeśli moduł ma kilka przewodów pomocniczych albo dodatkowe wyprowadzenia sterujące, nie zgaduj na podstawie samego koloru izolacji. Tu liczy się schemat producenta, bo niektóre wersje wyglądają podobnie, a różnią się logiką działania. To też dobry moment, żeby zwrócić uwagę na chłodzenie: nawet mały moduł potrzebuje trochę miejsca na odprowadzenie ciepła i nie powinien być wciśnięty między silnik, przewody i pył drzewny. Kolejny krok to dobór odpowiednich parametrów, bo od tego zależy, czy start będzie naprawdę łagodny, czy tylko pozornie bezpieczny.
Jak dobrać moduł do mocy narzędzia
Przy doborze patrzę przede wszystkim na prąd, a nie wyłącznie na waty. W prostych modułach do elektronarzędzi spotyka się wersje 12 A, 16 A czy 24 A, a producenci zwykle zalecają pewien zapas względem realnego poboru narzędzia. To rozsądne, bo moduł nie powinien pracować na granicy swoich możliwości przy każdym uruchomieniu.
| Pobór narzędzia | Praktyczny wybór modułu | Mój komentarz |
|---|---|---|
| około 6-8 A | 10-12 A | Wystarcza do lżejszych narzędzi i daje niewielki zapas |
| około 10 A | 12-16 A | To bezpieczniejszy wybór dla pilarek, frezarek i mocniejszych szlifierek |
| 15 A i więcej | 20-24 A | Warto celować wyżej, zwłaszcza jeśli narzędzie startuje pod obciążeniem |
Jeśli narzędzie stolarskie ma moc rzędu 2 kW, zwykle wchodzisz już w obszar, gdzie zapas prądowy przestaje być detalem, a staje się warunkiem sensownej pracy. Dla mnie ważne są jeszcze dwie rzeczy: napięcie pracy modułu i charakter obciążenia. Większość takich rozwiązań jest przewidziana do 230 V AC i do urządzeń jednofazowych. Gdy widzę maszynę trójfazową albo silnik, który musi ruszyć „na twardo”, nie szukam na siłę prostego modułu do elektronarzędzi, tylko od razu myślę o innym rozwiązaniu. Po doborze warto jeszcze wiedzieć, jakie błędy najczęściej psują cały efekt.
Najczęstsze błędy przy montażu i pierwszym uruchomieniu
W praktyce widzę ciągle te same pomyłki, a większość z nich nie ma nic wspólnego z jakością samego modułu. Problem zaczyna się wtedy, gdy ktoś traktuje soft start jak uniwersalną wkładkę do każdego narzędzia. To się po prostu nie sprawdza.
- Zły typ silnika - moduł do elektronarzędzi 230 V nie rozwiąże problemu w maszynie trójfazowej ani w układzie indukcyjnym, który wymaga pełnego momentu od startu.
- Za mały zapas prądowy - jeśli narzędzie pobiera prawie tyle samo, co moduł może wytrzymać, układ szybciej się grzeje i bywa mniej przewidywalny.
- Wpięcie w niewłaściwe miejsce - soft start ma być w torze zasilania silnika, a nie „gdziekolwiek w środku obudowy”.
- Brak miejsca na chłodzenie - moduł zamknięty w ciasnej przestrzeni, obok pyłu i przewodów, będzie pracował w gorszych warunkach niż widać to na schemacie.
- Oparcie się wyłącznie na kolorach przewodów - po wcześniejszych naprawach kolory często nie odpowiadają już standardowi.
- Mylenie soft startu z regulacją obrotów - to nie jest to samo, a w niektórych narzędziach te funkcje wchodzą sobie w drogę.
Ja zawsze powtarzam jeszcze jedną rzecz: jeśli po montażu narzędzie rusza z opóźnieniem, ale potem nie osiąga normalnych obrotów albo słychać wyraźne buczenie, to nie jest „normalne działanie”. To sygnał, że coś jest źle dobrane albo źle podłączone. Taki test trzeba przerwać, a nie liczyć, że „się ułoży”. Następny krok to krótkie sprawdzenie działania po złożeniu wszystkiego do kupy.
Jak sprawdzić, czy wszystko działa tak, jak powinno
Pierwszy test robię zawsze bez obciążenia. Włączam narzędzie na chwilę, obserwuję, czy rozruch jest płynny, a po starcie silnik wchodzi na normalne obroty bez wyraźnego opóźnienia. W prostych układach łagodny start trwa zwykle ułamek sekundy do około 2 sekund, więc nie powinieneś czekać na „rozkręcenie się” maszyny dłużej niż to konieczne.
Po kilku uruchomieniach sprawdzam też temperaturę obudowy modułu. Lekko ciepła jest normalna, ale wyraźnie gorąca już nie. Jeśli tak się dzieje, zwykle potrzebny jest większy zapas prądowy, lepsza wentylacja albo po prostu inny moduł. Zwracam uwagę również na zachowanie instalacji: jeśli przy starcie przygasają światła w całym pomieszczeniu albo zabezpieczenia nadal reagują, to znak, że problem nie zniknął, tylko został częściowo zamaskowany. W warsztacie stolarskim taki test jest ważny, bo pracuje się często z cięższymi tarczami, większymi frezami i większym oporem rozruchowym niż w zwykłym domowym sprzęcie.
Najbezpieczniej jest zacząć od krótkiego uruchomienia, potem wykonać kilka cykli start-stop i dopiero po tym przejść do lekkiej pracy w materiale. Jeżeli wszystko działa równo, bez szarpnięcia i bez nadmiernego grzania, montaż można uznać za udany. Jeśli nie, nie warto iść na skróty - w takim układzie lepiej wrócić do schematu i sprawdzić każdy przewód jeszcze raz. To właśnie ta końcowa kontrola najczęściej decyduje, czy moduł będzie realnym ułatwieniem, czy tylko kolejnym elementem do poprawiania.
W warsztacie liczy się płynny start, ale jeszcze bardziej zgodność
Soft start ma sens wtedy, gdy narzędzie rzeczywiście potrzebuje łagodniejszego rozruchu, a moduł pasuje do typu silnika i jego poboru prądu. W narzędziach stolarskich najczęściej chodzi o prostą poprawę komfortu pracy: mniej szarpnięcia, mniej udaru i mniej nerwów przy każdym włączeniu.
Jeśli pamiętasz tylko trzy rzeczy, niech będą to: dobry dobór prądu, właściwe wpięcie w tor zasilania i sprawdzenie, czy silnik w ogóle jest właściwym kandydatem. Reszta to już konsekwencja tych decyzji. W dobrze zorganizowanym warsztacie liczy się nie tylko estetyka stanowiska, ale też to, czy narzędzia startują przewidywalnie i nie zaskakują użytkownika w najmniej odpowiednim momencie.
Jeżeli twoja pilarka, frezarka albo szlifierka startuje zbyt gwałtownie, to właśnie od tych trzech punktów warto zacząć. Gdy są spełnione, soft start daje bardzo praktyczny efekt i naprawdę poprawia codzienną pracę.
